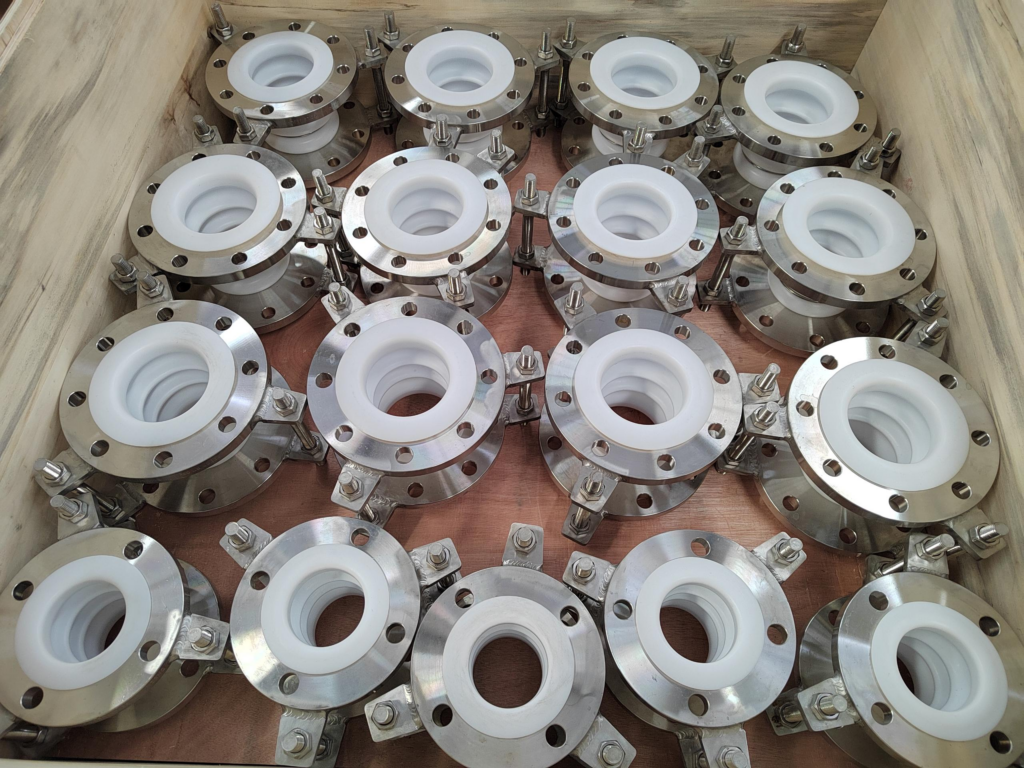

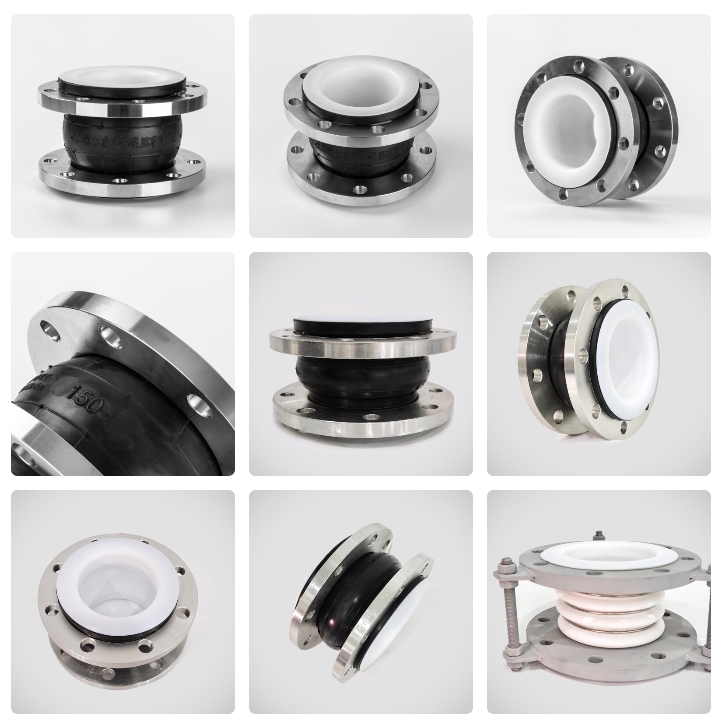

PTFE Expansion Joint
PTFE Expansion Joint คือ
PTFE Expansion Joint หรือที่เรียกว่า “ข้อต่อขยาย PTFE” (Polytetrafluoroethylene Expansion Joint) คืออุปกรณ์ที่ใช้ในระบบท่อเพื่อรองรับการขยายตัวและหดตัวของท่อที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ ความดัน หรือการเคลื่อนที่ของท่อ โดย PTFE เป็นวัสดุที่มีคุณสมบัติทนทานต่อสารเคมี ความร้อน และมีความยืดหยุ่นสูง ซึ่งทำให้เหมาะสมกับการใช้งานในหลายอุตสาหกรรม
สอบถามข้อมูล สั่งซื้อสินค้า ขอใบเสนอราคา
หมวดหมู่สินค้าเพิ่มเติม
คุณสมบัติของ PTFE Expansion Joint
คุณสมบัติที่สำคัญของ PTFE Expansion Joint ได้แก่:
ทนทานต่อสารเคมี: PTFE ไม่ทำปฏิกิริยากับสารเคมีส่วนใหญ่ ทำให้เหมาะสมกับการใช้งานในสภาพแวดล้อมที่มีสารเคมีเข้มข้น
ทนความร้อน: สามารถใช้งานในช่วงอุณหภูมิที่กว้าง ตั้งแต่ -200°C ถึง 260°C
ยืดหยุ่นสูง: สามารถยืดหยุ่นและรองรับการเคลื่อนที่ของท่อได้ดี
ไม่ติดไฟ: PTFE เป็นวัสดุที่ไม่ติดไฟ ทำให้มีความปลอดภัยสูงในการใช้งาน
ส่วนประกอบหลักของ PTFE Expansion Joint
PTFE Expansion Joint ประกอบด้วยส่วนประกอบหลักหลายอย่างเพื่อให้สามารถทำงานได้อย่างมีประสิทธิภาพในการรองรับการขยายตัวและหดตัวของท่อ ส่วนประกอบหลักเหล่านี้ได้แก่:
PTFE Liner (ซับใน PTFE):
- ทำจาก PTFE (Polytetrafluoroethylene) บริสุทธิ์หรือแบบเสริมแรง
- ทนทานต่อสารเคมีและอุณหภูมิสูง
- ลดแรงเสียดทานและป้องกันการกัดกร่อน
Bellows (ตัวขยาย):
- ทำจาก PTFE หรือวัสดุเสริมแรง
- ออกแบบมาเพื่อให้สามารถยืดหยุ่นและรองรับการเคลื่อนที่ของท่อได้
- ช่วยดูดซับการสั่นสะเทือนและเสียง
Flanges (หน้าแปลน):
- ใช้สำหรับเชื่อมต่อข้อต่อขยายกับท่อ
- มักทำจากโลหะ เช่น สแตนเลส หรือเหล็กกล้า เพื่อความแข็งแรงและทนทาน
- อาจมีการเคลือบ PTFE เพื่อเพิ่มความทนทานต่อสารเคมี
Reinforcement (การเสริมแรง):
- ใช้เส้นใยหรือวัสดุเสริมแรงอื่น ๆ เช่น เส้นใยแก้ว หรือเหล็กกล้า เพื่อเพิ่มความแข็งแรงและทนทานต่อแรงดัน
- ช่วยเพิ่มอายุการใช้งานของข้อต่อขยาย
Outer Cover (ฝาครอบด้านนอก):
- ป้องกัน PTFE Liner และ Bellows จากความเสียหายทางกลไกและสิ่งแวดล้อม
- มักทำจากวัสดุทนทาน เช่น ยาง หรือวัสดุเคลือบ PTFE

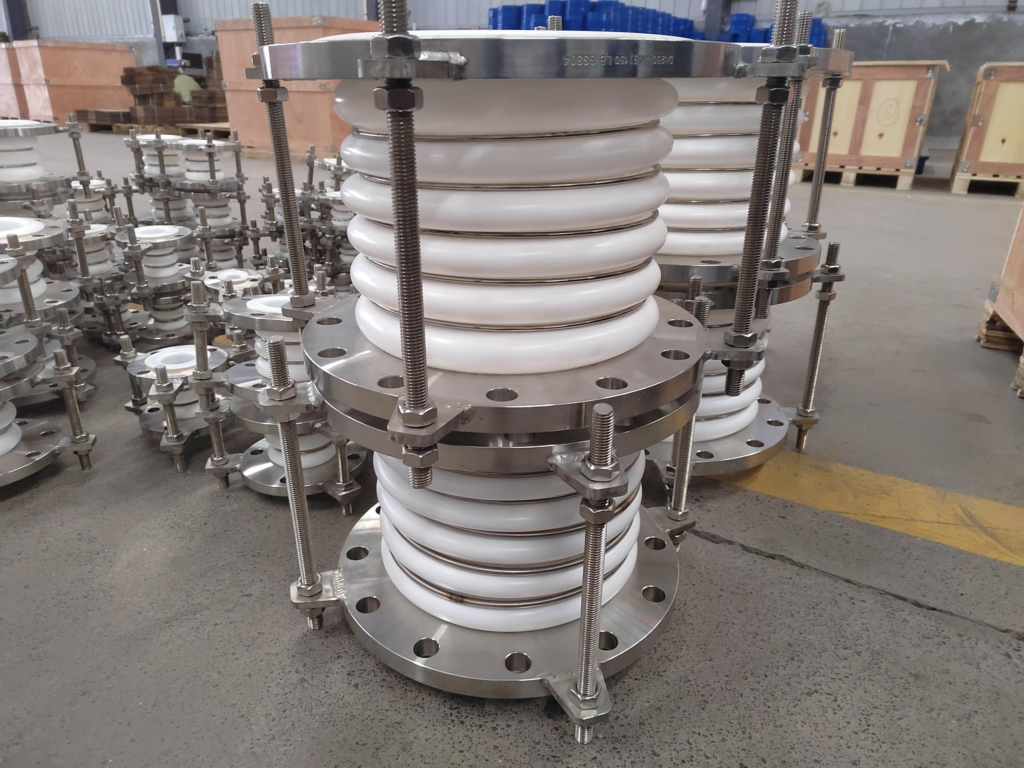

Control Rods or Limit Rods (ก้านควบคุมหรือก้านจำกัด):
- ใช้เพื่อควบคุมการเคลื่อนที่ของข้อต่อขยายและป้องกันการยืดหรือหดเกินขีดจำกัด
- มักทำจากโลหะที่แข็งแรงเพื่อรับแรงที่เกิดขึ้น
การรวมกันของส่วนประกอบเหล่านี้ทำให้ PTFE Expansion Joint มีความสามารถในการรองรับการขยายตัวและหดตัวของท่อได้อย่างมีประสิทธิภาพ และทนทานต่อสภาพแวดล้อมที่หลากหลาย
หลักการทำงานของ PTFE Expansion Joint
หลักการทำงานของ PTFE Expansion Joint ขึ้นอยู่กับการออกแบบที่สามารถรองรับการขยายตัวและหดตัวของระบบท่อได้ โดยทั่วไป PTFE Expansion Joint ทำงานดังนี้:
การขยายตัวและหดตัวของท่อ:
- เมื่อท่อในระบบมีการเปลี่ยนแปลงอุณหภูมิ เช่น การเพิ่มขึ้นหรือลดลงของอุณหภูมิของของไหลที่ไหลผ่านท่อ ท่อจะขยายตัวหรือหดตัวตามการเปลี่ยนแปลงนั้น
- PTFE Expansion Joint จะรับหน้าที่ในการรองรับการขยายตัวและหดตัวของท่อ โดยทำหน้าที่เป็นตัวขยายที่ยืดหยุ่น
การยืดหยุ่นของ Bellows:
- Bellows ที่ทำจาก PTFE หรือวัสดุเสริมแรงใน PTFE Expansion Joint มีความยืดหยุ่นสูง สามารถยืดออกหรือหดเข้าตามการเคลื่อนที่ของท่อ
- Bellows จะทำหน้าที่เป็นสปริงที่สามารถรับแรงดันและการเคลื่อนที่ในแนวแกนและแนวขวาง
การดูดซับแรงสั่นสะเทือนและเสียง:
- ช่วยลดการสั่นสะเทือนและเสียงที่เกิดขึ้นในระบบท่อ โดย Bellows ทำหน้าที่เป็นตัวดูดซับแรงที่เกิดขึ้นจากการเคลื่อนที่ของท่อและการเปลี่ยนแปลงแรงดัน
- การลดการสั่นสะเทือนช่วยป้องกันความเสียหายที่อาจเกิดขึ้นกับระบบท่อและอุปกรณ์อื่น ๆ
การเชื่อมต่อที่แน่นหนา:
- หน้าแปลน (Flanges) ที่เชื่อมต่อกับท่อทำให้ติดตั้งได้ง่ายและมั่นคง
- หน้าแปลนมักมีการเคลือบ PTFE เพื่อเพิ่มความทนทานต่อสารเคมีและลดการเสียดทาน
การควบคุมการเคลื่อนที่:
- ก้านควบคุมหรือก้านจำกัด (Control Rods หรือ Limit Rods) ใช้เพื่อควบคุมการเคลื่อนที่ ป้องกันการยืดหรือหดเกินขีดจำกัดที่กำหนด
- ก้านเหล่านี้ช่วยป้องกันความเสียหายที่อาจเกิดขึ้นจากการเคลื่อนที่มากเกินไป
การป้องกันและเสริมแรง:
- การเสริมแรงด้วยวัสดุเส้นใยหรือวัสดุอื่น ๆ ช่วยเพิ่มความแข็งแรงและทนทาน
- ฝาครอบด้านนอก (Outer Cover) ช่วยป้องกัน จากความเสียหายทางกลไกและสิ่งแวดล้อมภายนอก
ตัวอย่างการใช้งาน PTFE Expansion Joint
PTFE Expansion Joint มีการใช้งานในหลายอุตสาหกรรมที่ต้องการการขยายตัวและหดตัวของระบบท่อ รวมถึงการทนทานต่อสารเคมีและอุณหภูมิสูง นี่คือตัวอย่างการใช้งานบางประการ:
อุตสาหกรรมยาและเวชภัณฑ์:
- ใช้ในระบบท่อที่ต้องการความสะอาดและปลอดภัยสูง เช่น ในกระบวนการผลิตยาและเวชภัณฑ์
- PTFE Expansion Joint ป้องกันการปนเปื้อนและรับรองความบริสุทธิ์ของผลิตภัณฑ์
ระบบ HVAC (Heating, Ventilation, and Air Conditioning):
- ใช้ในระบบท่อที่ต้องรองรับการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว เช่น ในระบบทำความร้อนและระบายอากาศ
- ช่วยลดการสั่นสะเทือนและเสียงรบกวนในระบบ
โรงไฟฟ้าและโรงงานอุตสาหกรรม:
- ใช้ในระบบท่อที่มีการขนส่งไอน้ำ น้ำร้อน และของเหลวอุตสาหกรรมอื่น ๆ
- ทนทานต่อแรงดันและอุณหภูมิสูง เหมาะสมกับการใช้งานในสภาพแวดล้อมที่รุนแรง
อุตสาหกรรมอาหารและเครื่องดื่ม:
- ใช้ในระบบท่อที่ขนส่งของเหลวอาหาร น้ำดื่ม และสารอื่น ๆ ที่ต้องการความปลอดภัยสูง
- วัสดุ PTFE ทนทานต่ออุณหภูมิสูงและสารเคมีทำความสะอาด ทำให้เหมาะกับการใช้งานในอุตสาหกรรมนี้
ตัวอย่างเหล่านี้แสดงให้เห็นถึงความหลากหลายของการใช้งาน PTFE Expansion Joint ที่สามารถนำไปใช้ในหลายอุตสาหกรรมและสถานการณ์ต่าง ๆ ที่ต้องการความทนทานและยืดหยุ่นสูง
สรุป
PTFE Expansion Joint เป็นอุปกรณ์ในระบบท่อที่รองรับการขยายและหดตัวจากการเปลี่ยนแปลงอุณหภูมิและแรงดัน ทำจาก PTFE ที่ทนต่อสารเคมีและอุณหภูมิสูง มีส่วนประกอบหลักคือ PTFE liner, bellows, flanges, reinforcement, outer cover และ control rods ใช้งานในอุตสาหกรรม เพื่อลดการสั่นสะเทือนและการรั่วไหล
ตัวอย่างโครงการและอุตสาหกรรม
ตัวอย่างอุตสาหกรรมและโครงการ ที่เลือกPTFE Expansion Joint ด้วยมาตรฐานที่แข็งแรงทนทาน เพิ่มความสะดวกให้กับอุตสาหกรรม
- โรงไฟฟ้าและโรงงานอุตสาหกรรม
- ระบบ HVAC (Heating, Ventilation, and Air Conditioning)
- อุตสาหกรรมยาและเวชภัณฑ์
- อุตสาหกรรมอาหารและเครื่องดื่ม
